Модуль 2.2 — Арт-объект
Итогом работы в этом модуле станет презентация арт-объекта, включающая в себя описательную часть, проектную документацию, визуализации, а также эскизы и фото макета.
Описание
Проектирование объекта предполагает выезд на место, в том случае, если это возможно. Задача — получить как можно больше информации об участке. Фотофиксация, описание и обозначение местоположения территории в городе, транспортная доступность, особенности рельефа, а также историческая справка позволят максимально точно сформулировать проектное предложение, отражающие характер территории.
На основе анализа, проведенного в первом модуле, студенты выбирают минимум 3 городских локации для расположения арт-объекта.

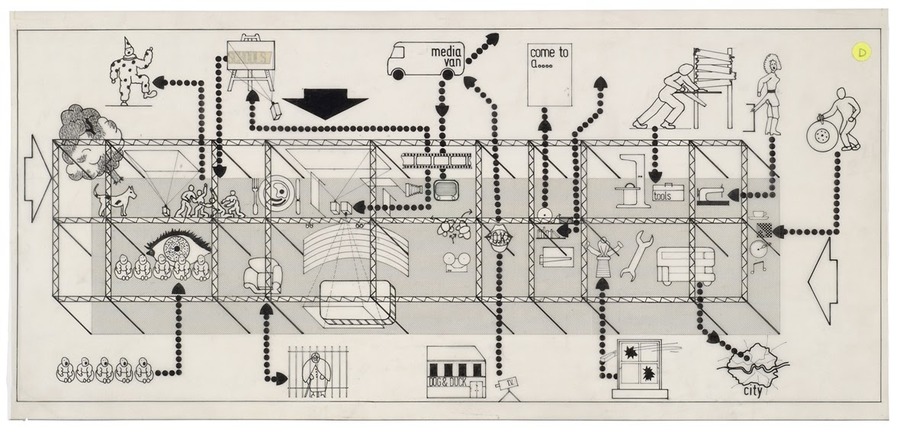

Inter-Action Centre in Kentish Town, London Cedric Price, 1971
Условия
◾ Важно, чтобы при использовании карт был указан масштаб и направление севера.
◾ Каждая схема должна сопровождаться пояснительной запиской
◾ Задание считается выполненным, если в презентации есть слайд с сформулированными выводами о том, почему выбрана именно эта территория.
Результат
◾ Не менее 6 слайдов с анализом выбранной территории
◾ PDF, А4 или А3, горизонтальное расположение
Описание
На основе образов, полученных в ходе предпроектного анализа вам предстоит создать серию графических изображений будущего арт-объекта. Подумайте о форме и общей идее этого сооружения или скульптуры: будет ли оно статичным или трансформируемым, жестким или надувным, функциональным или будет играть роль городской скульптуры и точки для фотосессий. Характер объекта может быть также выражен с помощью графических материалов.
Примеры эскизов. Эл Тейлор, Этюд «Подвешивание и складывание», 1991 (слева). Христо и Жан Клодт «Ворота», 1979–2005. АБ Космос, эскиз павильона, 2016
Условия
◾ Изображение выполняется в любой технике.
◾ Палитра не более 4 цветов.
◾ Эскизы сопровождаются текстовым описанием.
◾ Формат не менее А4.
◾ В конце занятия необходимо отсканировать полученные изображения.
Результат
◾ Не менее 5 вариантов
◾ PDF, А4, допускается и горизонтальное, и вертикальное рас-положение
Описание
Параллельно с серией эскизов, приступите к объемному эскизированию вашего объекта — для этого из подручных средств начните составлять макет. Когда общее решение объекта найдено выполните макет арт-объекта или фрагмент конструкции в любой технике. В качестве материала можно использовать дерево, картон, гипс и так далее.
Макеты архитектурного бюро Studio Ossidiana
Условия
◾ Рабочие, эскизные макеты могут быть выполнены из бумаги и других подручных средств. Главная задача такого макета — помочь вам определиться с формообразованием вашего проекта.
◾ Финальный макет должен обладать художественной ценностью — его фотографии войдут в финальную презентацию.
◾ Финальный макет лучше выполнить в масштабе. Масштаб выбирается совместно с преподавателем в зависимости от техники исполнения и образа макета.
АБ Катарсис
Результат
◾ Фотографии рабочих макетов в формате JPEG или PDF.
◾ Фотографии финального макета. PDF А4 или А3, вертикальный или горизонтальный формат.
Описание
На основе одного из выполненных эскизов необходимо создать 3D модель вашего объекта. Предлагается использовать SketchUp или другую программу для 3D и сделать серию финальных изображений для визуализации объекта.
Финальные изображения представляют собой снятые ракурсы из 3D программы. Они могут быть линейными, а могут быть рендерами сцен. Минимальное количество изображений — 8, но чем больше их будет выполнено, тем лучше.
3D-модель ворот для Севкабель Порта, «Товарищи архитектуры»
Условия
◾ Ракурсы выставляются с высоты человеческого роста и с применением перспективы с двумя точками схода.
◾ Возможны как общие ракурсы, так и сцены с фрагментами объекта.
Результат
◾ PDF, А4 или А3, допускается и горизонтальное, и вертикальное расположение.
◾ Не менее 8 изображений.
Описание
С помощью параллельной проекции и плоскости сечения необходимо из модели, выполненной в SketchUp вывести основные проекции объекта — план, фасад, разрез. Количество проекций определяется сложностью проекта, но не должно быть менее 1 для каждого вида проекции. Для оформления чертежей можно использовать любые программы и техники — SketchUp, AutoCAD, Illustrator, Photoshop. Возможно выполнение чертежей вручную. Важно, чтобы внешний вид чертежей соответствовал общей стилистике подачи.
Чертежи павильона «Вальсирующая ива». Марк Форнес
Условия
◾ Не менее 1 изображения для каждого вида проекции.
◾ Чем сложнее форма объекта тем больше проекций необходимо показать, чтобы дать наиболее полное представление об арт-объекте.
◾ Формат изображения не менее А4.
◾ Каждое изображение должно сопровождаться размерами или размерной линейкой, а также высотными отметками.
Результат
◾ PDF, А4 или А3, допускается и горизонтальное, и вертикальное расположение.
◾ Не менее 3 изображений.
Описание
На основе образов, полученных в ходе разработки проекта этого модуля, а также проведения предпроектного анализа, вам предстоит создать знак, который станет протологотипом проекта.
Основываясь на сформулированных особенностях территории проектирования, а также выполненных эскизах, рендерах, макете — сделайте серию графических изображений. Обратите внимание на символическое значение используемых форм и цветов, а также на возможные носители такого знака.
Логотип Casa Da Musica. Sagmeisterinc
Данная система знаков объекта создана для объекта большого масштаба, но вы можете использовать схожий прием для разработки знака своего арт-объекта.
Условия
◾ Не менее 5 эскизных вариантов.
◾ Используйте детализированные векторные рисунки для одного из вариантов.
◾ Палитра не более 4 цветов
Результат
◾ Как минимум 1 проработанный вариант в векторе.
◾ Визуализация носителей знака.
◾ PDF, А4 или А3, допускается и горизонтальное, и вертикальное расположение.
Описание
Финальная визуализация может быть рендерами сцен, созданных в SketchUp, либо рендерами, подвергнутыми дополнительной постобработке (цветокорреции, включением элементов коллажа, иллюстраций, текстур и т. д.). Основная задача наиболее выгодно и выразительно, детально и эффектно представить созданное вами пространство, передать зрителю атмосферу и ощущения, которые вы вкладываете в свой проект.
Примеры визуализаций. Илья Коер, Павильон в Никола-Ленивце (слева), Полина Шевчук, Зеркальный павильон (справа)
Условия
◾ Следует использовать разные техники: коллаж, врисовка в фотоизображение, рендеры, линейные изображения.
◾ Техника подачи должна быть аргументирована и связана с общей концепцией проекта.
◾ Обязательно продемонстрируйте, как графический код мероприятия работает в городской среде.
Результат
◾ Не менее 5 визуализаций.
◾ PDF, А4 или А3, горизонтальное расположение.
На основе работ, выполненных в модуле следует выстроить последовательность слайдов с текстом и изображениями.
Описание
В соответствии с замыслом проектного сторителлинга студенты верстают слайды в InDesign.
Важно придумать ритмические и сюжетные приемы повествования через слайды презентации.
Комбинируя изобразительные материалы с блоками описаний, которые также отвечают за стилистическое единство проекта, можно получить яркий и выразительный рассказ о вашем проекте.
Если для описания идеи требуются дополнительные схемы или визуализации, например, аксонометрии, иллюстрирующие варианты использования фестивальных пространств, следует выполнить их и так же включить в презентацию.
Арка в Севкабеле. Иллюстрации к тому, как арка становится рамой к пейзажам общественного пространства. АБ Катарсис
Условия
◾ Максимально выгодно и убедительно презентовать ваш проект.
◾ Длительность презентации 2-3 минуты.
◾ Презентация должна содержать титульный лист с указанием имени и фамилии автора, названия проекта, курса, группы, имени вашего куратора и логотипом Школы дизайна.
◾ Размер слайдов презентации: от 2480×1750 до 3500×2480 px, разрешение: 72 dpi. Все слайды должны быть одного размера. Поддерживаемый формат файлов: JPEG.
◾ Если анимированный плакат выполнен в формате видео — его необходимо выложить на любой внешний ресурс (YouTube или Vimeo) и вставить ссылку в нужное место презентации, продумав, что будет изображено слайде со ссылкой.
◾ Не забудьте добавить на сайт название проекта, его описание и обложку.
Результат
◾ Выступление с презентацией, выложенной на сайт портфолио
◾ Объем презентации 20-25 слайдов.
◾ Формат PDF, А4 или А3.
За сутки до даты и времени просмотра возможность добавить проект на сайт блокируется.
